TESCOM減壓閥pressure reducing valve DH

TESCOM減壓閥pressure reducing valve DH

高流量/低壓力

最大入口壓力 300 PSIG/出口壓力 0 - 250 PSIG

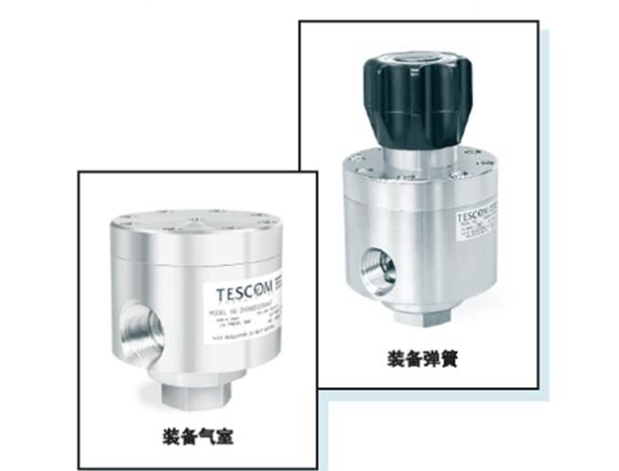

裝備彈簧或氣室/高靈敏度

DH 系列

技術規格

? 工作參數

壓力等級根據 ANSI/ASME B31.3標準

額定入口壓力 . . . . . . . . . . . . . . . . . . . . . 300 PSIG

出口壓力范圍 . . . . . . . . . . . . . . . 0-20, 0-50, 0-100,

0-150, 0-250 PSIG

設計試驗壓力 . . . . . . . . . . . . 額定入口壓力的150%

泄漏. . . . . . . . . . . . . . . . . . . . . . . . . . . 無氣體泄漏

工作環境溫度 . . . . . . . . . . . . . . -20° F 至 +165° F

(-20° C 至 +74° C)

額定流量 . . . . . . . . . . . . . . . . . . . . . . . . . Cv = 5.0

? 接觸介質的材料

閥體、閥帽、后閥蓋. . . . . . . . 316 不銹鋼 或黃銅

隔板. . . . . . . . . . . . . . . . . . . . . . . . 乙丙橡膠 (E.P.)/

尼龍加強，Gylon? (PTFE)

閥座：主閥 . . . . . 丁晴橡膠, E.P., Chemraz?, Viton?

排氣閥座 . . . . . . . . . . . CTFE, Vespel?, Peek

O型圈 . . . . . . . . 丁晴橡膠, E.P., Chemraz?, Viton?

其余部件 . . . . . . . . . . . 300 系列不銹鋼, Nitronic 60

? 清潔. . . . . . . . . . . . . . CGA 4.1 及 ASTM G93

? 重量

不銹鋼 . . . . . . . . . . . . . . . . . . . . . . 15 磅 (6.8 kg)

黃銅. . . . . . . . . . . . . . . . . . . . . . . . 16 磅 (7.2 kg)

TESCOM pressure reducing valve DH

High flow rate/low pressure

Maximum inlet pressure 300 PSIG/outlet pressure 0-250 PSIG

Equipped with springs or chambers/high sensitivity

DH series

technical specifications

Operating parameters

Pressure rating according to ANSI/ASME B31.3 standard

Rated inlet pressure 300 PSIG

Outlet pressure range 0-20, 0-50, 0-100,

0-150, 0-250 PSIG

Design test pressure 150% of rated inlet pressure

Leakage No gas leakage

Working environment temperature- 20 ° F to+165 ° F

(-20 ° C to+74 ° C)

Rated flow rate Cv = 5.0
