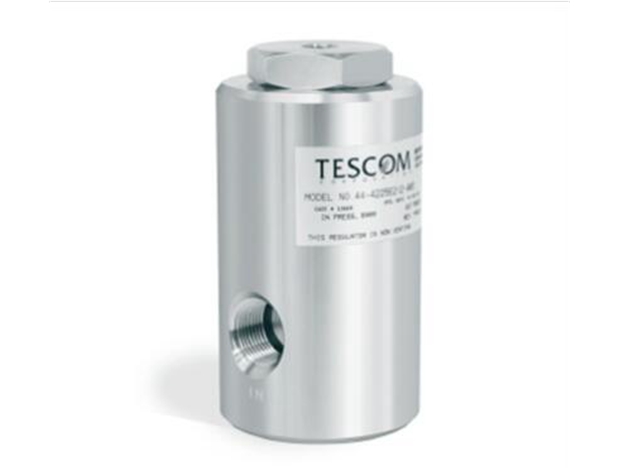

TESCOM調節閥regulating valve 44-4200

TESCOM調節閥regulating valve 44-4200

高壓/裝備氣室

最大入口壓力 6000 PSIG/出口壓力范圍 5000 PSIG 以下

高流量/減壓

44-4200 系列

技術規格

? 工作參數

壓力等級根據 ANSI/ASME B31.3標準

最大額定入口壓力. . . . . . . . . . . . . . . . 6,000 PSIG

出口壓力范圍 . . . . . . . . . . . . . . . . . .0-5,000 PSIG

設計試驗壓力 . . . . . . . . . . . . . 150% 最大額定壓力

泄漏 . . . . . . . . . . . . . . . . . . . . . . . . . . .無氣體泄漏

工作環境及流體溫度. . . . . . . . . . . . . 見部件選擇表

額定流量. . . . . . . . . . . . . . . . 1/4" 主閥：Cv = 0.80

3/8" 主閥：Cv = 2.0

? 接觸介質的材料

閥體 . . . . . . . . . . . . . . . . . 303, 316 不銹鋼或黃銅

主閥閥座. . . . . . . . . . . . CTFE, Teflon? 或 Vespel?

O 型圈 . . . . . . . . . . . . . . Buna-N, Viton-A? 或 E.P.

備用密封圈. . . . . . . . . . . . . . . . . . . . . . . . .Teflon?

墊圈 . . . . . . . . . . . . . . . . . . . . . . CTFE 或 Vespel?

其余部件. . . . . . . . . . . . .300 系列不銹鋼, 17-4 PH

有關其他材料及改動，請向工廠咨詢。

? 管件 . . . . . . . .入口和出口：1/4", 1/2" & 3/4" NPT

氣室接口：1/4" NPT

? 清潔 . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93

? 重量 . . . . . . . . . . . . . . . . . . . . . 8 磅 (3.62 kg)

TESCOM regulating valve 44-4200

High pressure/equipment air chamber

Maximum inlet pressure 6000 PSIG/outlet pressure range below 5000 PSIG

High flow rate/pressure reduction

44-4200 series

technical specifications

Operating parameters

Pressure rating according to ANSI/ASME B31.3 standard

Maximum rated inlet pressure 6,000 PSIG

Outlet pressure range 0-5,000 PSIG

Design test pressure 150% maximum rated pressure

Leakage No gas leakage

Working environment and fluid temperature See component selection table

Rated flow rate 1/4 "main valve: Cv=0.80

3/8 "main valve: Cv=2.0

Materials in contact with the medium

Valve body 303, 316 stainless steel or brass
