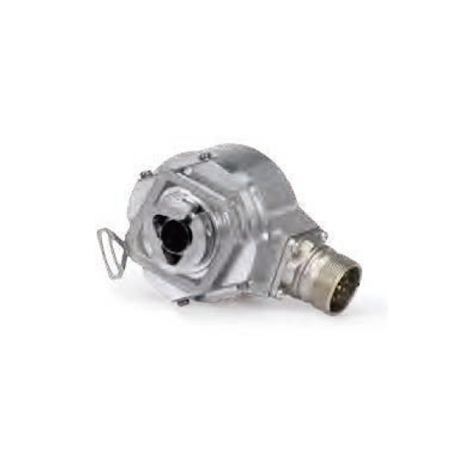

海德漢heidenhain 編碼器ECN/EQN/ERN 400系列

ERN 420

ERN 460

ERN 430

ERN 480

接口

? TTL

? HTL

? 1 VPP1)

線數*

250 500

–

1000 1024 1250 2000 2048 2500 3600 4096 5000

參考點

一個

截止頻率–3 dB 輸出信號頻率邊緣間距a

–

? 300 kHz

? 0.39 μs

? 180 kHz

–

–

系統精度

柵距的1/20

電氣連接*

? M23法蘭座，徑向和軸向（盲孔軸）

? 1 m電纜，無連接件

供電電壓

DC 5 V ±0.5 V

DC 10 V至30 V

DC 10 V至30 V

DC 5 V ±0.5 V

空載時的電流消耗

? 120 mA

? 100 mA

? 150 mA

? 120 mA

軸徑*

盲孔軸或空心軸；D = 8 mm或D = 12 mm

機械允許轉速n2)

? 6000 rpm/? 12 000 rpm3)

啟動扭矩 20°C時

低于-20°C

盲孔軸：? 0.01 Nm

空心軸：? 0.025 Nm（IP66：? 0.075 Nm）

? 1 Nm

轉子轉動慣量

? 4.3·10–6 kgm2

被測軸允許的軸向竄動

±1 mm

振動55 Hz至2000 Hz

沖擊6 ms

? 300 m/s2; 法蘭座版：150 m/s2 （EN 60 068-2-6）；如需更高值，可按要求提供

? 2000 m/s2（EN 60 068-2-27）

最高工作溫度2)

100 °C

70 °C

100 °C4)

最低工作溫度

法蘭座或固定敷設電纜：-40 °C；反復彎曲電纜：-10 °C

防護等級EN 60 529

殼端：IP67（空心軸為IP66）

輸入軸端：IP64（D = 12 mm時，如需IP66，可按要求提供）南-京-云-聯-電-氣-提供

重量

? 0.3 kg

適用ID

385420-xx

385460-xx

385430-xx

385480-xx
